Für Mehr Präzision

[12-99]



Unimat MetalLine 6in1

Schlitten, Vorgelege, Reitstock und Zwischenstücke werden auf modernsten CNC-Maschinen in Metall gefertigt. Die präzise aufeinander abgestimmten Teile gewährleisten neben der Modularität auch eine hohe Genauigkeit bei allen Maschinenvarianten. Im Modellbau, im technischen Unterricht aber auch im gewerblichen Einsatz überzeugt die UNIMAT MetalLine durch ihre Eigenschaften:

  • modularer Aufbau
  • einfache Handhabung
  • hohe Stabilität und Präzision
  • geringste Toleranzen durch passgenaue Lagersitze
  • hohe Rundlaufgenauigkeit durch staubgeschützte Industriekugellager
  • nachstellbares Umkehrspiel und einstellbare Schwalbenschwanzführungen
  • plangefräste, geschliffene und aufeinander abgestimmte Komponenten
  • verwindungssteifer und stabiler durch erhöhte Wandstärke der Profile
  • exakter Pinolenhub durch Metallhandräder mit verstellbarem Nonius und 0,05mm Skala

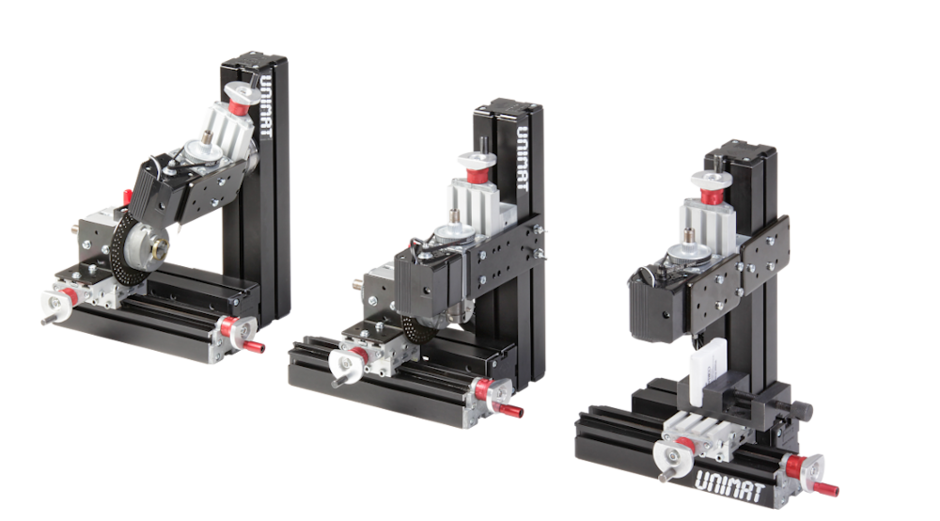

Die UNIMAT MetalLine beinhaltet alle Teile für die Maschinenvarianten:

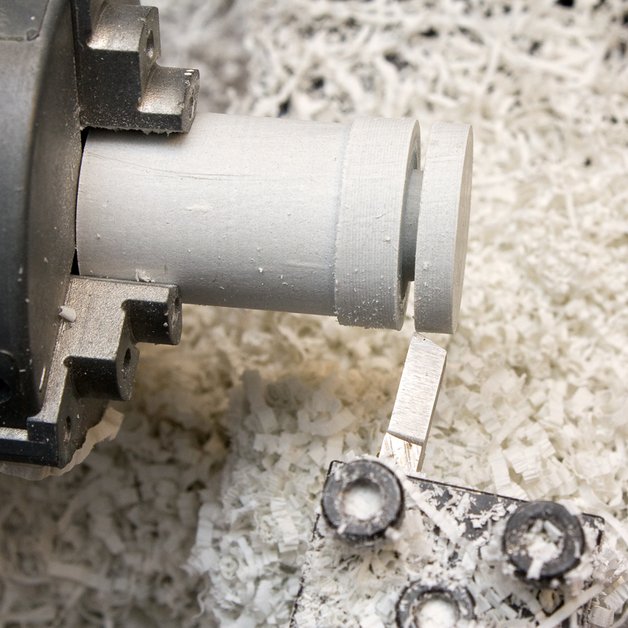

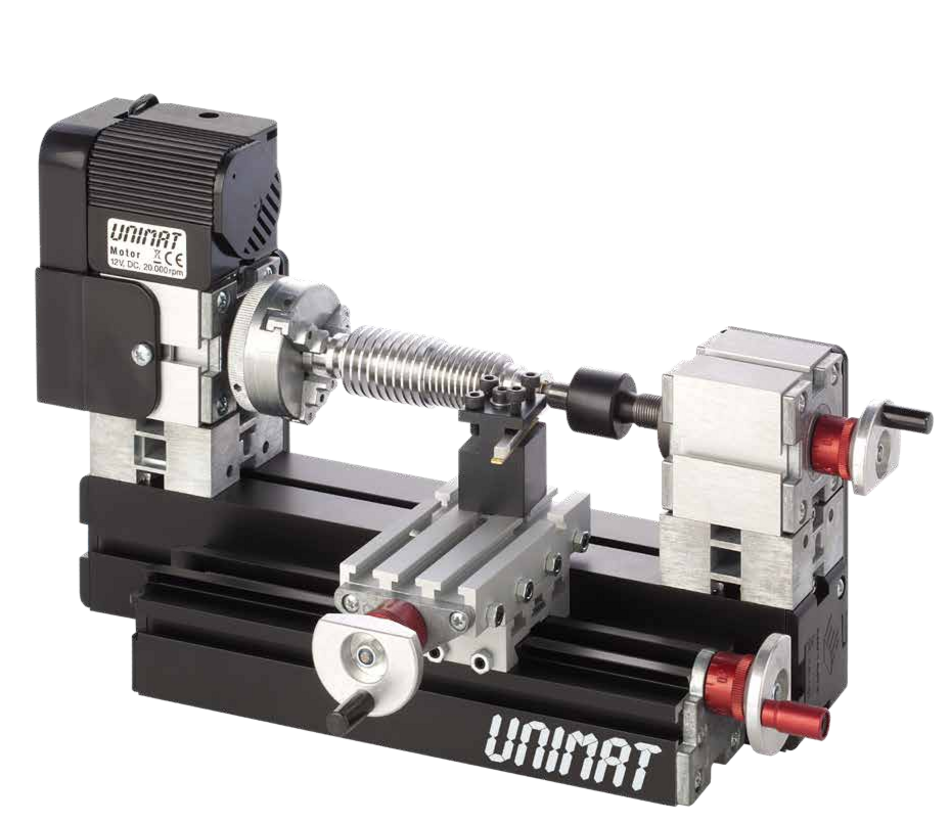

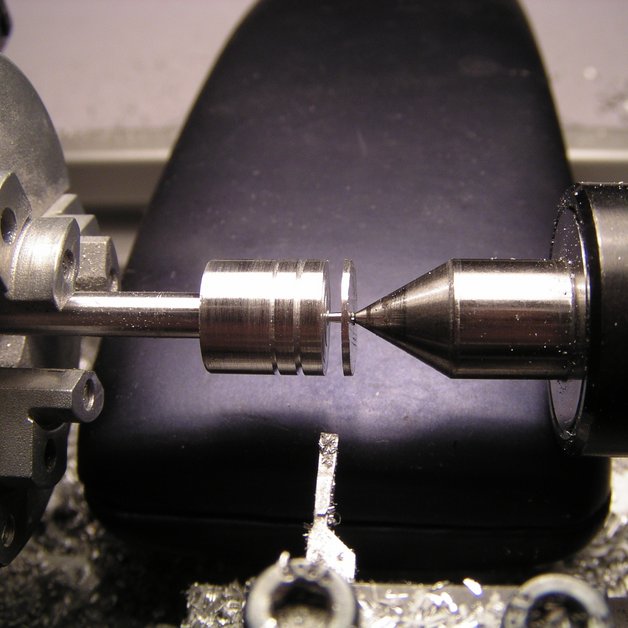

Drehbank

Mit einer Spitzenhöhe von 50 mm, einer Spitzenweite von 90 mm (optional erweiterbar) und Mehrfachstahlhalter können Aluminium, Kupfer, Messing und andere Metalle perfekt bearbeitet werden. Mit dem 3-Backenfutter lassen sich Werkstücke bis ø 56 mm (65 mm bei Außenspannung) fixieren.
Verfahrweg: Z-Achse 145 mm, X-Achse 32 mm

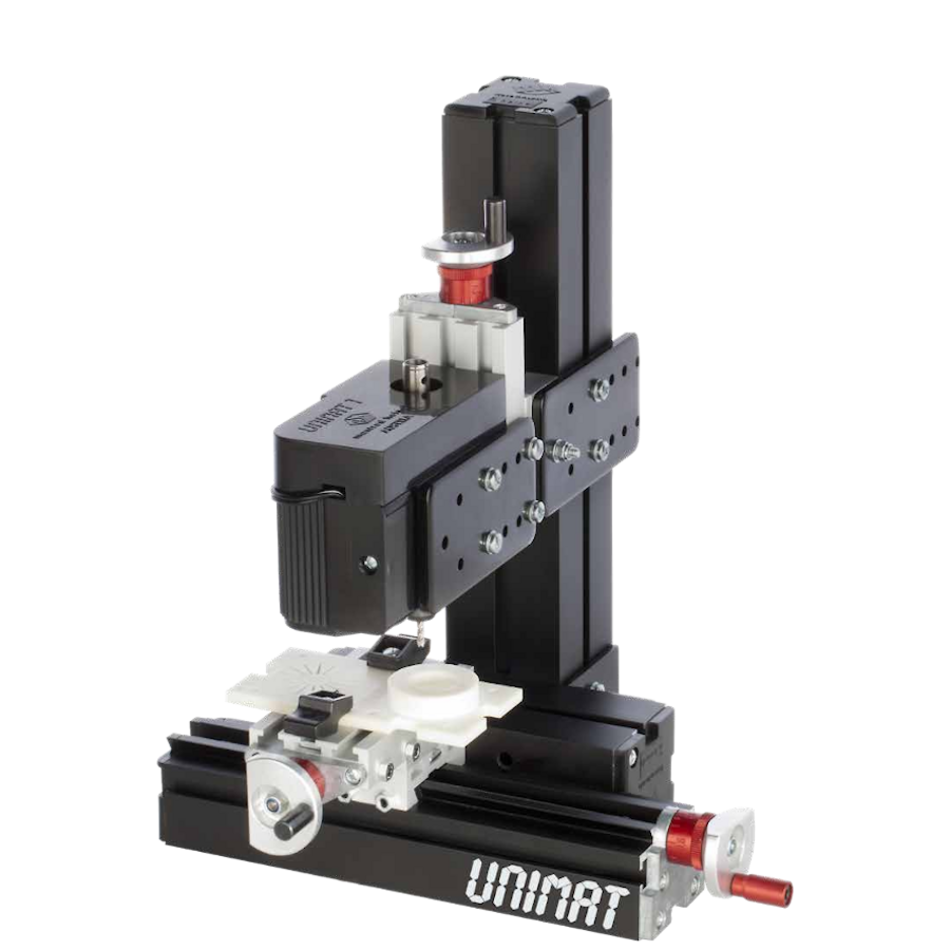

Vertikalfräse / Bohrmaschine

Zwei Schlitten bilden den Kreuztisch mit den Verfahrwegen 145 mm auf der X- und 32 mm auf der Y-Achse. Der dritte Schlitten ergibt die Z-Achse (32 mm). Durch die Handräder können Löcher mit bestimmter Tiefe und Position exakt gebohrt werden. Spannzange von 1 bis 6 mm Schaftstärke.

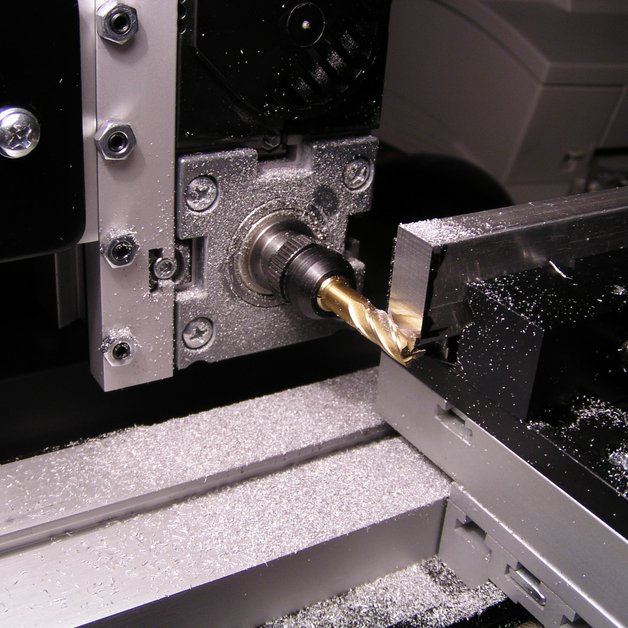

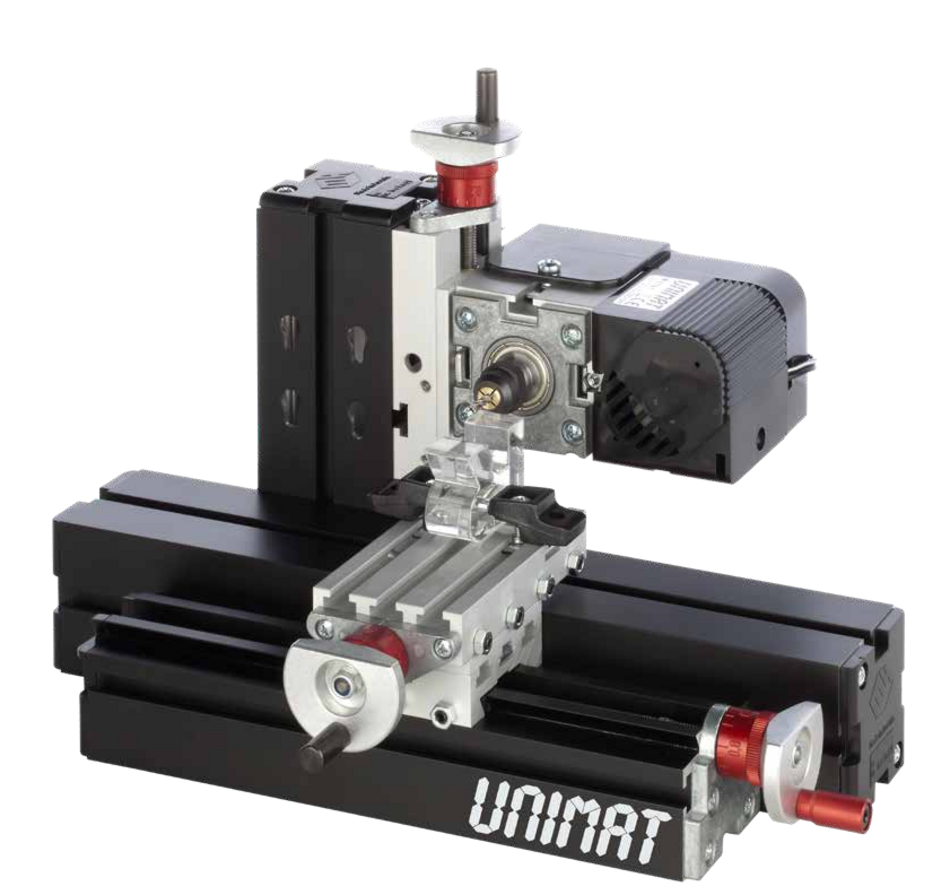

Horizontalfräse

Durch den Einsatz der drei Schlitten lassen sich Werkstücke in allen Ebenen beliebig bearbeiten.
Verfahrweg: X-Achse 145 mm, Y- und Z-Achse je 32 mm.
Fräseraufnahme: von 1 bis 6 mm Schaftstärke.

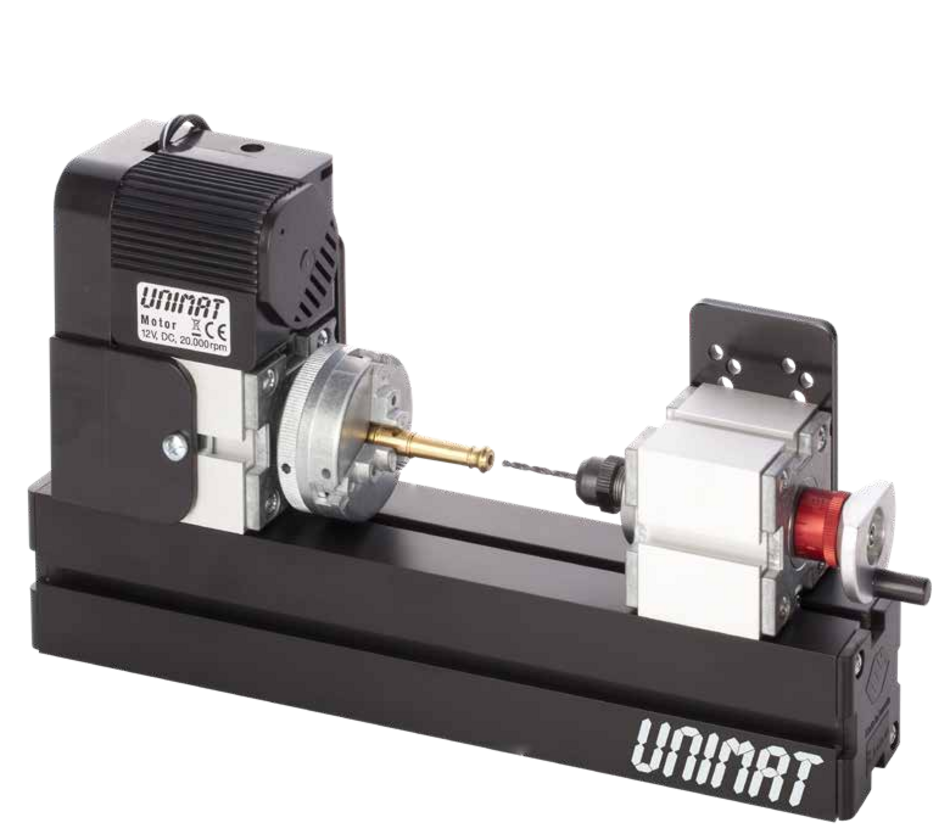

Zentrierbohrmaschine

Bohrer von 1 bis 6 mm können am Reitstock eingespannt und über den Pinolenweg von 30 mm präzise geführt werden. Das mit 0,05 mm skalierte Handrad ermöglicht eine genaue Festlegung der Bohrtiefe.

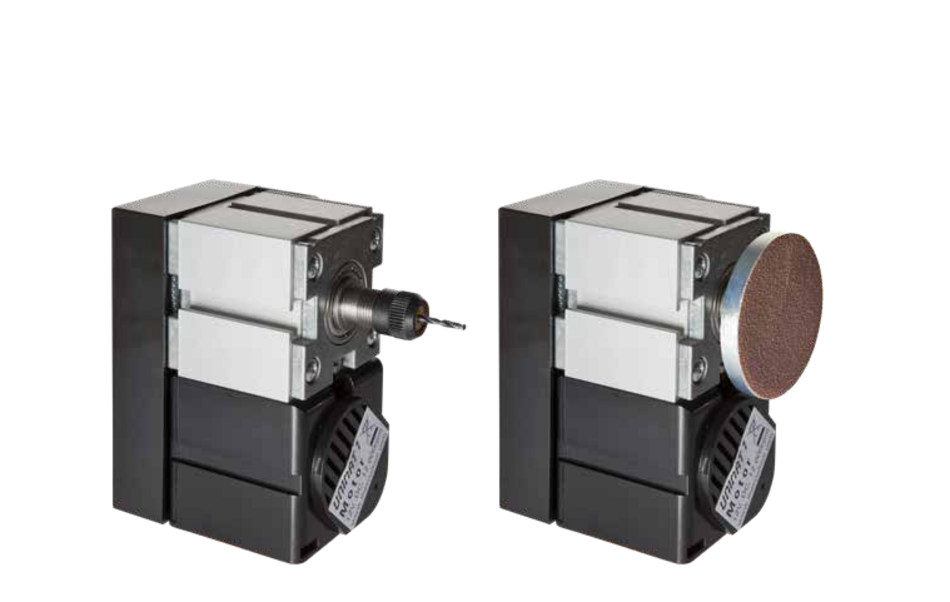

Handbohrer / Handschleifer

Handbohmaschine: Für Bohrer/Stichel von 1 bis 6 mm Schaftstärke.

Handschleifgerät: Mit 50 mm Schleifscheibe auch für schwer zugängliche Stellen.

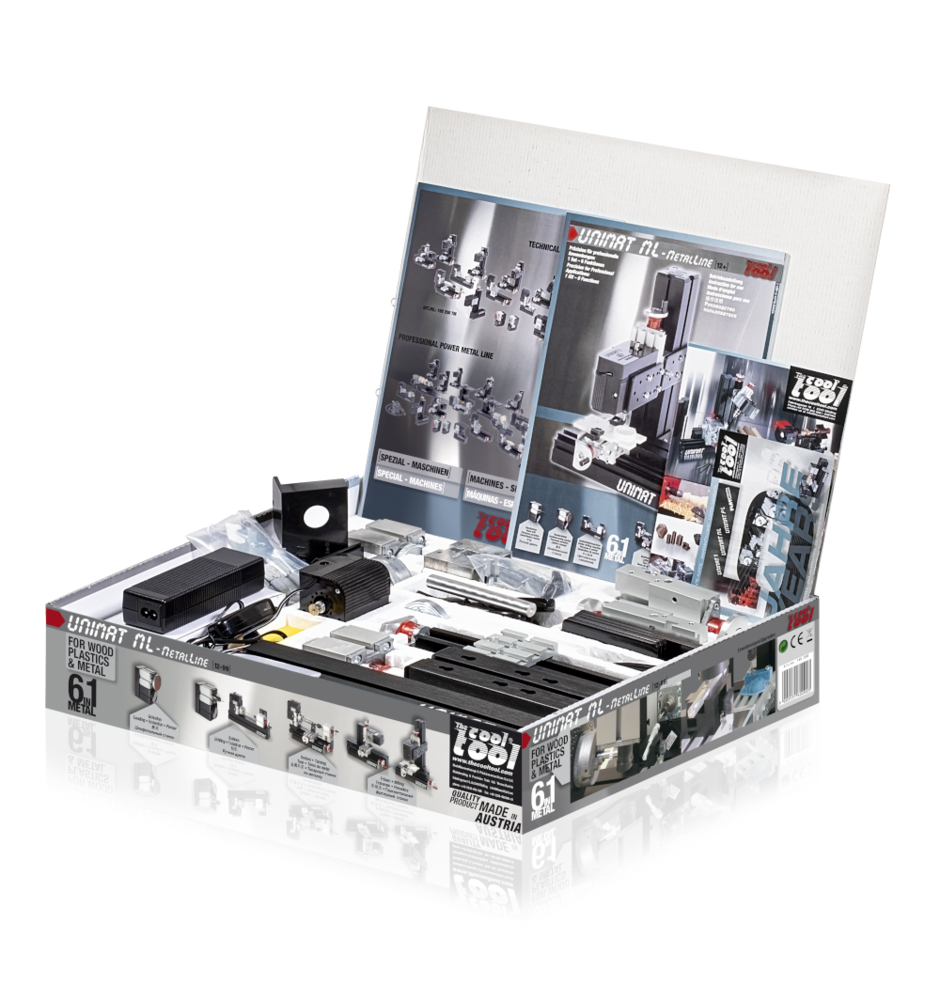

Inhalt Metal Line [Nr. 160 200]

Maschinenbett (140 und 271 mm), Längsschlitten (200 mm), 2x Querschlitten (90 mm), Reitstock, Metall-Zwischenstücke, Metall 3-Backenfutter, Vorgelege, 12 V Motor, 12 V Sicherheitstrafo, Befestigungsplatten, Stahlplanscheibe, Befestigungswinkel, Präzisions Rollkörner, etc.

Zum Aufrüsten der UNIMAT 1 BASIC und CLASSIC Baukästen gibt es alle MetalLine Teile auch einzeln. Erweiterungen wie Fräsköpfe, Teilapparat und geschliffene Stahlfutter erlauben den Ausbau der MetalLine je nach Wunsch bis hin zur CNC-Anwendung.
Siehe Zubehörkatalog [VS1 606].
