Das modulare UNIMAT CNC-System

Für flexible und innovative CNC-Anwendungen

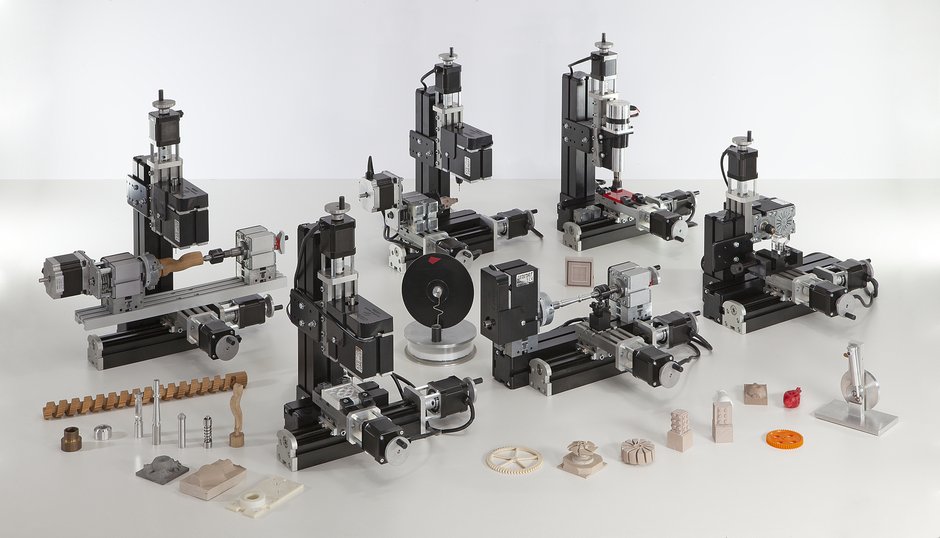

Durch die bewährte Modularität des UNIMAT Systems stehen auch für CNC-Anwendungen eine Reihe von Kombinationsmöglichkeiten und Anwendungsbereichen offen. Die CNC Schlitten der Maschinen werden mit zwei Ampere Schrittmotoren ausgeliefert. Ideal für wiederkehrende Werkstücke (Reproduktion) und die Erzeugung von 3D-Modellen.

CNC-Querschlitten
Verfahrweg 50 mm und 80 mm
Spindel ø 6 mm, 1 mm Steigung
CNC-Längsschlitten
Verfahrweg 145 mm und 445 mm,
Spindel ø 8 mm, 2 mm Steigung
CNC-Drehtisch
Inkrement Drehachse 360°/800/2 = 0,225°
Bearbeitbare Materialien: Holz, Kunststoffe, Wachs, Bunt- und Weichmetalle

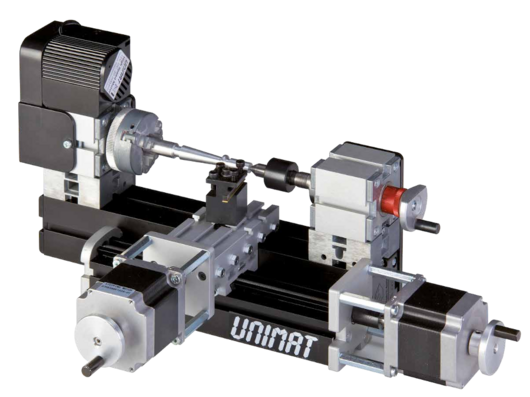

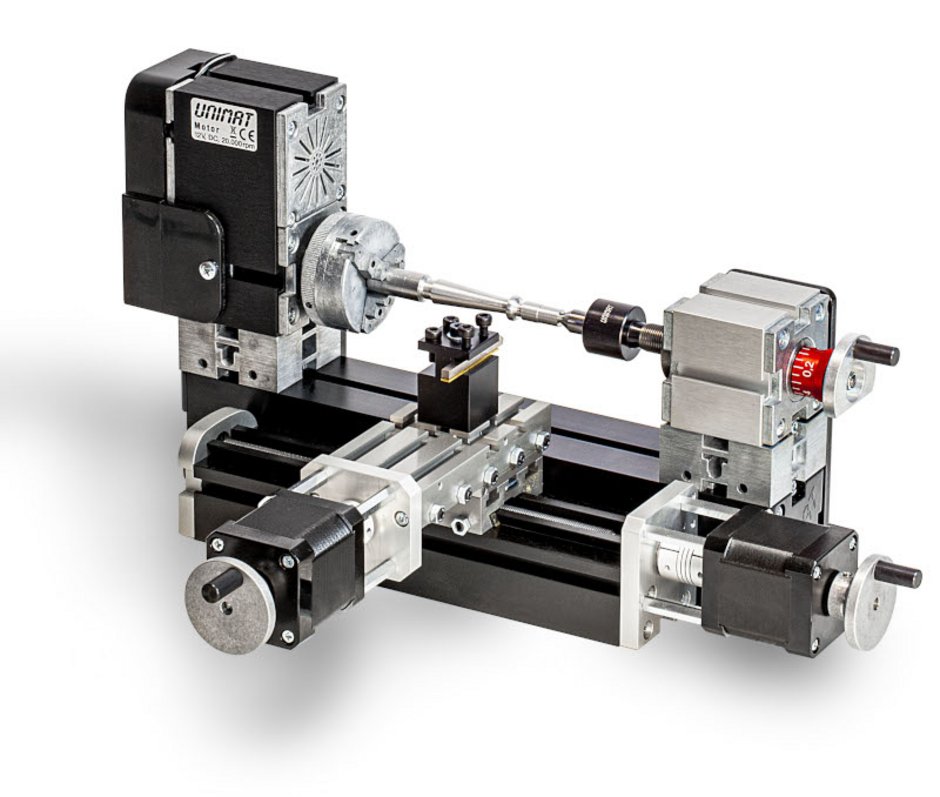

UNIMAT CNC Drehbank

UNI-DREH

Technische Daten
AntriebSchrittmotoren, 2 A, 1,8°
Anzahl der CNC-Achsen2
Max. Positioniergeschwindigkeit300 mm/min
Drehzahl Hauptspindel3.300 U/min
Verfahrwege X/Z50 mm/145 mm (erweiterbar)
Gesamtgenauigkeit0,05 mm
Futter3-Backenfutter (1,8-56 mm innen, 12-65 mm aussen)

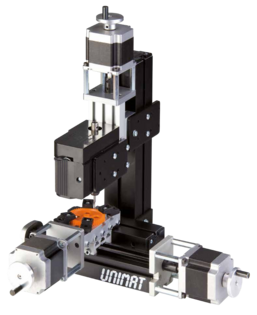

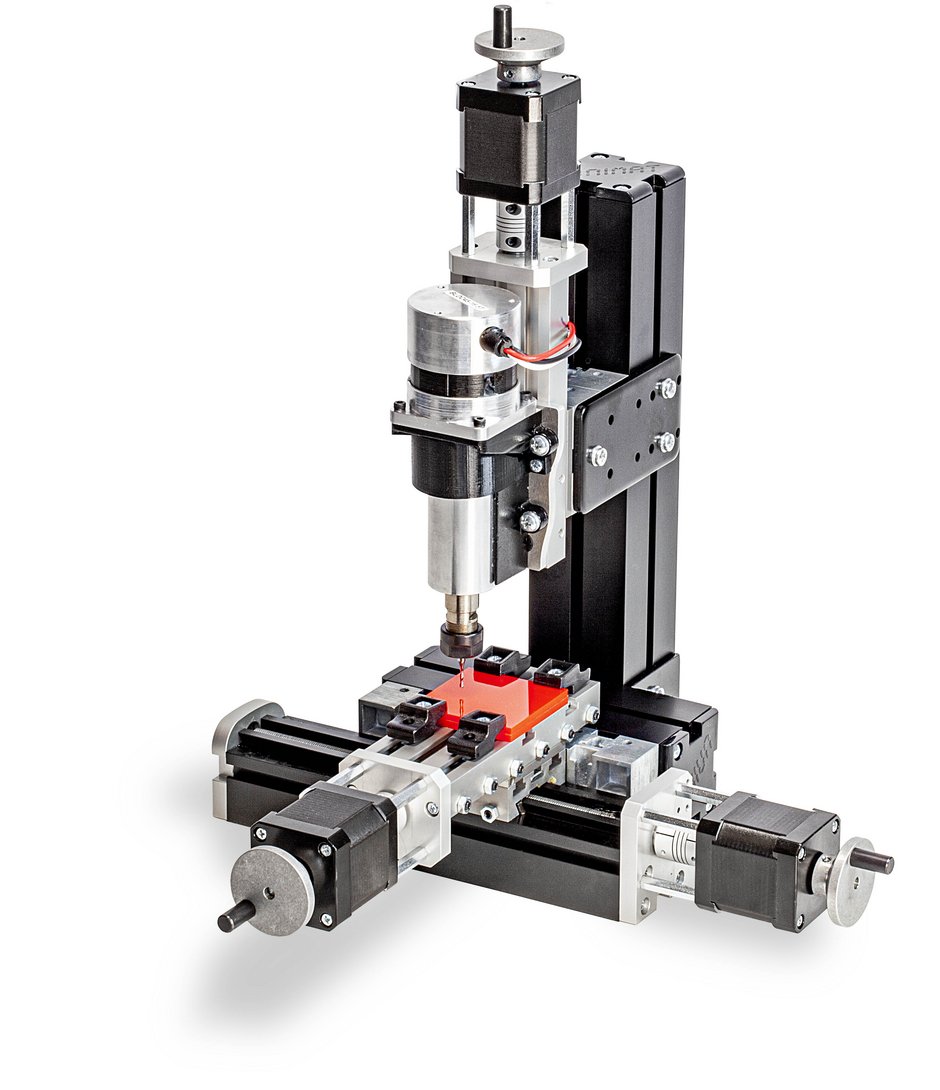

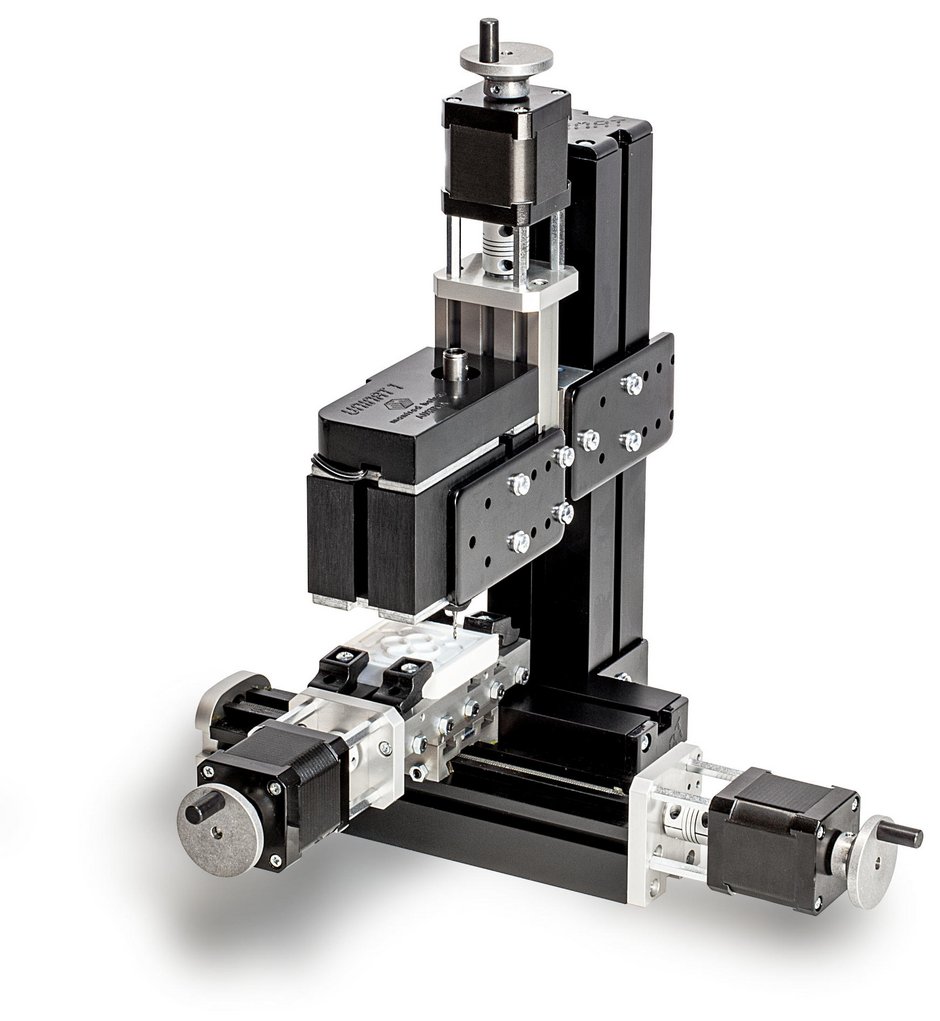

UNIMAT CNC 3-Achs-Fräse

UNI-FRAES-3  (H3/V3)

Technische Daten
Anzahl der CNC-Achsen3
Antrieb Schrittmotoren, 2 A, 1,8°
Max. Positioniergeschwindigkeit300 mm/min
Verfahrwege Z/Y50 mm (erweiterbar)/50 mm
Verfahrweg X-Achse145 mm (erweiterbar)
Gesamtgenauigkeit0,07 mm
Frässpindel3.300 U/min, mit 1/8" Spannzange

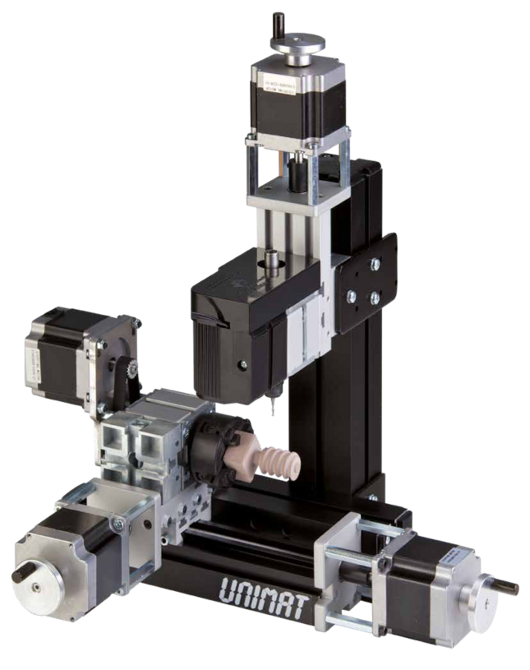

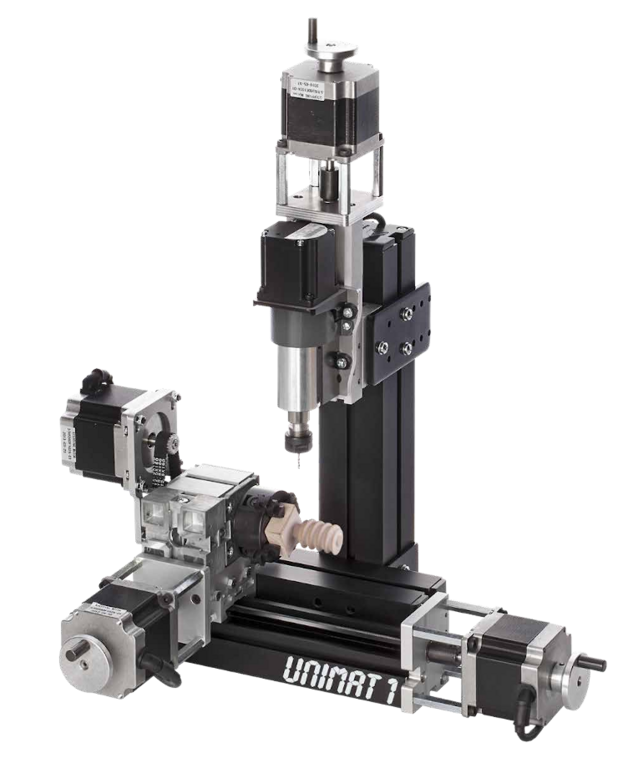

UNIMAT CNC Vertikalfräse 4

UNI-FRAES-4

Technische Daten
Anzahl der CNC-Achsen4
Antrieb Schrittmotoren, 2 A, 1,8°
Max. Positioniergeschwindigkeit300 mm/min
Verfahrwege Z/Y50 mm (erweiterbar)/50 mm
Verfahrweg X-Achse145 mm (erweiterbar)
Inkrement Drehachse    360°/800/2 = 0,225°
Frässpindel3.300 U/min, mit 1/8" Spannzange
Gesamtgenauigkeit0,07 mm
Inklusive aller Teile zum Aufbau von: UNI-DREH, UNI-FRAES-H3, UNI-FRAES-V3 und UNIFRAES-4 zusätzlich mit Querplatte für lange 3D Teile

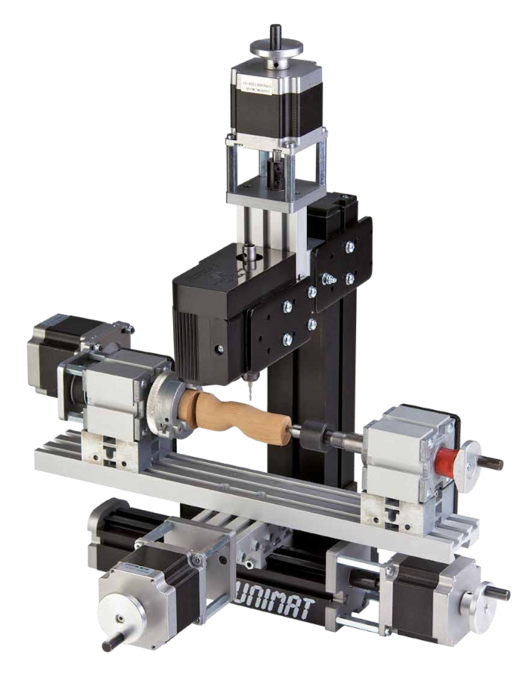

UNIMAT CNC Komplettset

UNI-CNC-SET

Technische Daten
Anzahl der CNC-Achsen4
Antrieb Schrittmotoren, 2 A, 1,8°
Max. Positioniergeschwindigkeit300 mm/min
Verfahrwege Z/Y50 mm (erweiterbar)/50 mm
Verfahrweg X-Achse145 mm (erweiterbar)
Futter3-Backenfutter Metall, 4-Backenfutter Kunststoff
Inkrement Drehachse    360°/800/2= 0,225°
Frässpindel3.300 U/min, mit 1/8" Spannzange
Gesamtgenauigkeit0,07 mm
Zur thermischen Bearbeitung von Styropor und anderen Hartschaumstoffen. 3D mit zusätzlichem CNC-Drehtisch. (Maschinenuntergestell inkl. Holzplatte optional)

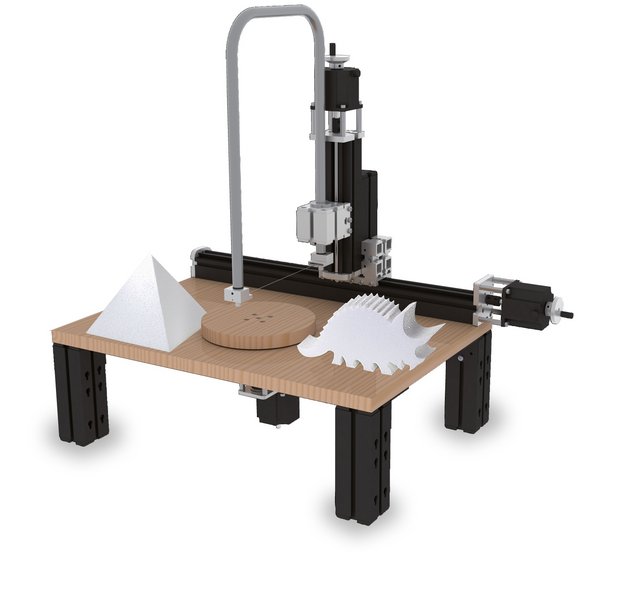

UNIMAT CNC Heizdrahtschneider

UNI-CUT-2D und UNI-CUT-3D

Technische Daten
Anzahl der CNC-Achsen2 bzw. 3
Antrieb Schrittmotoren, 2 A, 1,8°
Max. Positioniergeschwindigkeit300 mm/min
Verfahrwege X/Y240 mm/145 mm
Fläche Drehtischø 260 mm
Inkrement Drehtisch360°/800/2 = 0,225°
SchneidebügelBügelweite 170 mm, Bügelhöhe 350 mm
Schneidetrafo4stufenlos regelbar, 600 – 850°
Gesamtgenauigkeit0,1 mm

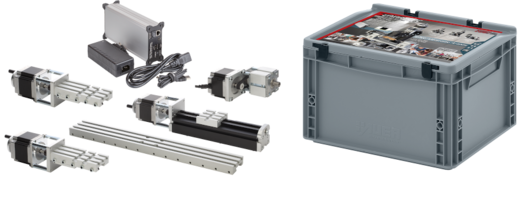

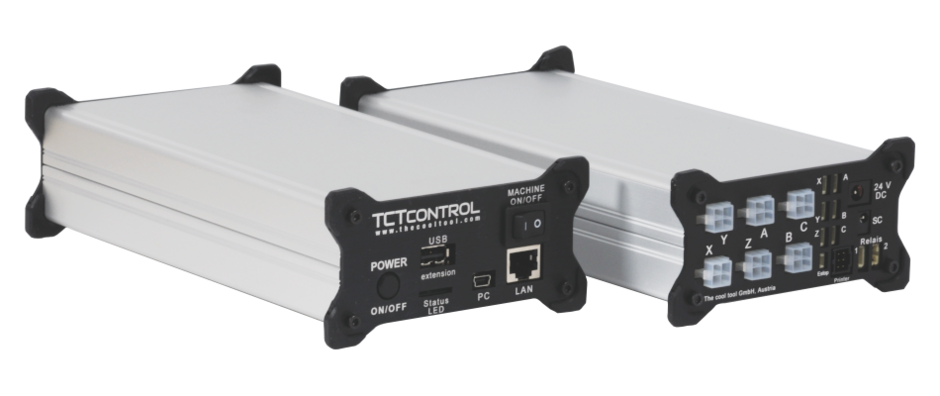

Elektronikbox LIN-CONTR

LIN-CONTR3, LIN-CONTR5

Erforderlich zur Ansteuerung der UNIMAT CNC Maschinen

Netzgerät110-240 V, 24 V, 4 A
EingangParallel 25 Pins
Ausgang3 / 5 Motorenstecker (4-polig)
Ansteuerbare Achsen3 / 5
Microschritte pro Vollschritt 4
Mitgelieferte SoftwareCoolCNC Live-CD (LinuxCNC)
Weitere Anschlüsse5 Eingänge für Endschalter, 2 Ausgänge, Drehzahlsollwertausgabe (z.B. Hauptspindeldrehzahl)

SandyBox

LIN-EMB-S

Netzgerät110-240 V, 5 V, 2 A
EingangUSB
AusgangParallel 25 Pins
SoftwareMachinekit (LinuxCNC)

-> mehr Infos

Software LinuxCNC, OS Ubuntu (mit Echtzeit-Patch)
Lizenz GNU GPL (General Public License)
Systemanforderungen Pentium III oder IV*, min. 512 MB RAM, 10 GB HDD, Parallelschnittstelle oder PCMCIA-Slot
Programmierung ISO-Standard G-Code (RS-274 bzw. DIN 66025)
Graphische Benutzeroberfläche GUI mit graphischer Anzeige der Werkzeugbahnen
CAD- oder CAM-Funktionen einfache 2.5D CAD/CAM Anwendungen enthalten (Inkscape, Gcodetools)
Ansteuerbare Achsen 9
Sprachen ( ISO 639-1) de, en, es, fi, fr, hu, it, ja, pt, pl, ro, ru, sk, sr, sv, zh (cn, hk, tw)
  * Prozessoren mit geringer Latenz, Latenztest vor Installation empfohlen.

Bilder

Video
